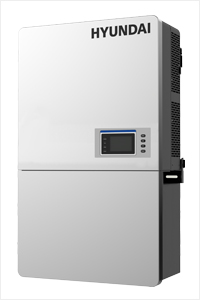

HPC-050HL-U1-OU (접속함 일체형)

카탈로그보기

특징

접속함 일체형
  • KS표준에 따라 직류용 +,- 퓨즈를 제품에 탑재한 접속함 일체형
    - 태양광 발전 모듈 스트링이 접속된 개별 회로에는 음극과 양극 각각에 과전류를 보호하는 직류용 퓨즈를 시설하여야 한다.
    * KS C 8567:2017, 7.4 2항
  • 설치 및 유지보수가 용이한 본체 탈부착형 설계
  • 벽면 거치, 수직 및 수평 안착이 가능
신속한 A/S, 고효율성
  • 콜센터 고장 접수 후 1시간내 출동을 지향하고 있습니다. (고장 시 제품 1:1 교환)
  • 3-Level 컨트롤 알고리즘과 3MPP Tracker 적용하여 높은 효율 향상을 구현 하였으며(최대효율 98.54%) 능동적인 전력소모를 하도록 설계 되었습니다.
모니터링 시스템
  • 외부의 모니터링 장치와 연계를 위하여 MODBUS 방식의 RS485를 지원하며, 당사 독자적인 웹 모니터링 시스템을 선택하면 편리하게 발전상태를 모니터링 할 수 있습니다.
능동전압제어
  • 역률제어 기능이 적용되어 계통전압 상승을 억제하며 과전압에 의한 빈번한 계통이탈을 방지 하였습니다.
믿을 수 있는 회사
  • 세계가 인정하고 신뢰하는 글로벌 기업 현대에너지솔루션의 장기 사후 관리능력은 태양광 발전소의 잔존가치와 수익성을 극대화하여 드릴 것입니다.
품질 보증 기간
  • 5년 제품 품질 보증
    • 제품 소재 및 기술 관련 보증
  • 보증관련 유의 사항
    • 태양광 인버터 보증은 당사 로고와 시리얼넘버가 부착된 정품 제품에만 유효합니다.

기술사양 (무변압기 방식)

기술사양
항목/모델명 옥외형 HPC-050HL-U1-OU (접속반 일체형)
시스템구성 상수 3상
출력 연계방식 계통연계형
설계방식 무변압기형 , 3MPPT 방식
입력사양 최대 입력 전압 1,100Vdc
정격 입력 전압 608Vdc
입력 전압 변동범위 200~950Vdc
MPPT 전압 범위 480~850Vdc
최대 입력 전류 3*36Adc
출력사양 정격 출력 용량 50kW
정격 출력 전압 380V
정격 출력 전류 80A
정격 출력 주파수 60Hz
전류파형 왜율 3% 이하
시스템사양 최대효율 98.54%
European 효율 98.20%
역률 0.99 이상
보호등급 IP65
동작 온도 범위 -25℃ ~ 60℃
외형및무게 외형 사이즈(mm)
(폭/깊이/높이)
600(W) x 260(D) x 1,000(H)
중량 71kg
기타 보호기능 입력 과전압 감지,출력 단락/과부하 감지, 인버터 과열보호, DC출력 유출방지, 단독운전 방지, 계통 과/저 전압 감지, 계통 과/저 주파수 보호

※ 상기 사양은 사전 예고 없이 변경될 수 있으므로 적용 시 제품사양 확인 바랍니다.
